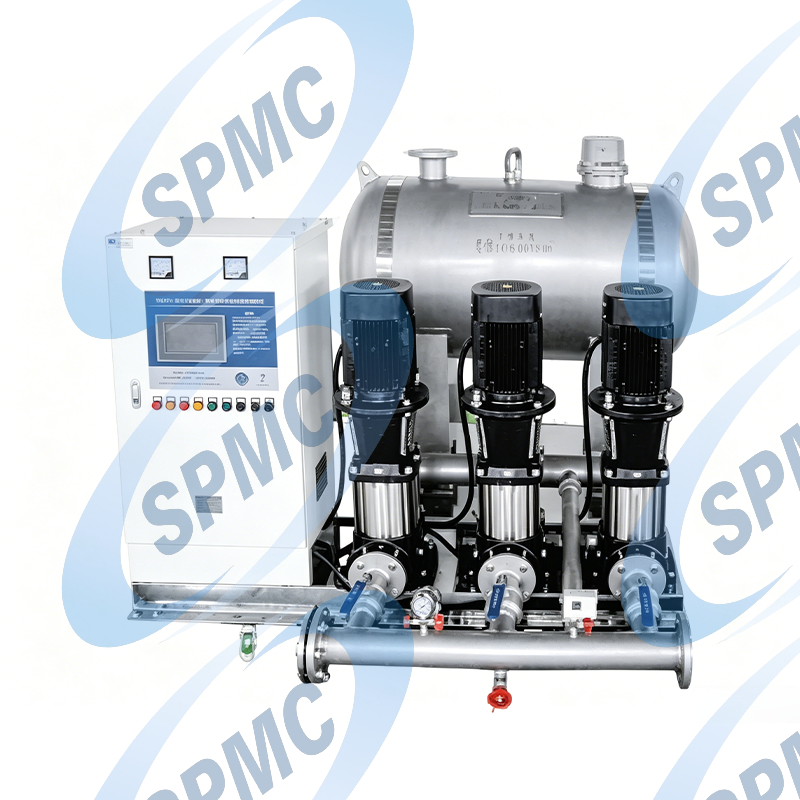

وحدة مياه ذات ضغط ثابت غير سلبي متراكبة

وحدة مياه ذات ضغط غير سلبي وتدفق ثابت متراكب - نظام ذكي لإمداد المياه يعمل على تثبيت الضغط وتحسين التدفق

نظرة عامة على المنتج

تعد وحدة المياه ذات الضغط غير السلبي ذات التدفق المستمر المتراكب نظامًا متقدمًا ومتكاملًا تمامًا لإمداد المياه يجمع بين المضخات ذات السرعة المتغيرة وأجهزة استشعار الضغط وأجهزة التحكم الذكية لتوفير معدل تدفق ثابت وثابت مع الحفاظ على ضغط غير سلبي على جانب الشفط. تعمل هذه الوحدة المبتكرة على التخلص من تقلبات الضغط وتغيرات التدفق، مما يضمن إمدادات مياه موثوقة للمباني الشاهقة والعمليات الصناعية والشبكات البلدية - كل ذلك مع حماية الأنابيب الرئيسية من الضغط السلبي.

يشتمل النظام، الذي تم تصميمه حول تصميم معياري مدمج، على غرفة تثبيت تدفق متراكبة (مكدسة) وخوارزمية تحكم متطورة تعمل على ضبط سرعة المضخة في الوقت الفعلي لتتناسب مع الطلب. والنتيجة هي وحدة تدفق ثابت توفر أداءً فائقًا وكفاءة في استخدام الطاقة وحماية من المطرقة المائية. كحل كامل، فإنه يقترن بسلاسة مع خزانة التحكم من سلسلة SPK الخاصة بنا للمراقبة المتقدمة والتحكم عن بعد.

المواصفات الفنية

الوحدة متوفرة في مجموعة واسعة من القدرات والتكوينات لتناسب التطبيقات المختلفة. تشمل المعلمات الرئيسية ما يلي:

• نطاق معدل التدفق: 5 – 600 متر مكعب/ساعة (حسب تكوين المضخة)
• نطاق الرأس: 10 - 200 م
• عدد المضخات: 2 - 6 مضخات (ترتيب التشغيل/الاستعداد وترتيب الرصاص/التأخر)
• قوة المحرك لكل مضخة: 0.75 – 110 كيلو واط
• الجهد / التردد: 380 فولت / 50 هرتز (قياسي) - 460 فولت / 60 هرتز، 690 فولت اختياري
• نطاق ضغط الشفط: 0.2 – 1.6 ميجا باسكال (الضغط غير السلبي مضمون)
• استقرار ضغط التفريغ: ±0.01 ميجاباسكال (مع تحكم VFD)
• دقة التحكم: 0.5% من الحجم الكامل
• المواد: المضخات - الحديد الزهر، الحديد المرن، أو الفولاذ المقاوم للصدأ (304/316)؛ الأنابيب - الفولاذ المقاوم للصدأ أو الفولاذ المجلفن؛ وعاء الضغط – من الفولاذ الكربوني مع طلاء الإيبوكسي.
• فئة الحماية: IP54 / IP55 (المضخات ولوحة التحكم)
• المعايير: التوافق مع GB/T 26003 وISO 5199.

النظام متوافق تمامًا مع خزانة التحكم من سلسلة SPK الخاصة بنا، والتي تدمج VFDs وPLC وHMI من أجل التشغيل الآلي السلس.

ميزات المنتج ومزاياه

حماية من الضغط غير السلبي – عدم استنزاف أنبوب الشفط

على عكس مجموعات التعزيز التقليدية، تشتمل هذه الوحدة على مثبت شفط مصمم خصيصًا وغرفة تراكب الضغط التي تمنع بشكل فعال الضغط السلبي في التيار الكهربائي. يقوم نظام التحكم بمراقبة ضغط المدخل بشكل مستمر ويقوم على الفور بضبط سرعة المضخة أو إيقاف المضخات لتجنب حدوث فراغ، مما يضمن بقاء الشبكة الأولية غير متأثرة.

التدفق المستمر واستقرار الضغط

تحافظ وحدة التحكم PID المتقدمة، جنبًا إلى جنب مع أجهزة إرسال الضغط عالية الدقة والمضخات التي تعمل بنظام VFD، على ضغط التفريغ المحدد والتدفق ضمن تفاوتات ضيقة للغاية - حتى مع وجود اختلافات كبيرة في الطلب. يعمل نظام تثبيت تدفق المياه الأمثل هذا على التخلص من طفرات الضغط والانخفاضات، مما يحمي المعدات النهائية ويحسن راحة المستخدم.

تصميم التدفق المتراكب (المكدس).

يستخدم النظام مبدأ فريدًا لتراكب التدفق: يتم ترتيب مضخات متعددة بسعات مختلفة أو متطابقة بالتوازي، ويقوم منطق التحكم باختيار المجموعة المثالية لتلبية التدفق المطلوب مع زيادة الكفاءة إلى الحد الأقصى. يؤدي ذلك إلى تقليل هدر الطاقة وإطالة عمر المضخة عن طريق تدوير وحدات العمل والاستعداد.

التحكم الذكي وتوفير الطاقة

جميع المضخات مجهزة بمحركات التردد المتغير (VFDs) بشكل قياسي. يقوم النظام تلقائيًا بضبط سرعة المحرك لتتناسب مع الطلب الفعلي، مما يحقق توفيرًا في الطاقة يصل إلى 40% مقارنة بأنظمة السرعة الثابتة. تعمل وظيفة النوم/الاستيقاظ المدمجة على تحسين استخدام الطاقة خلال فترات انخفاض الطلب.

وحدة مدمجة ومجمعة مسبقًا

يتم تجميع الوحدة بأكملها في المصنع على إطار قاعدة مشترك، بما في ذلك المضخات، وVFDs، وخزانة التحكم، وأجهزة استشعار الضغط، وجميع الأنابيب المتصلة. ويعمل ذلك على تبسيط عملية التثبيت في الموقع، وتقليل الأعمال المدنية، وضمان التشغيل السريع والخالي من المتاعب.

خطوات التثبيت والتشغيل

1. إعداد الموقع: قم بإعداد أساس خرساني متين ومستوٍ مع تصريف مناسب. تأكد من وجود مساحة كافية حول الوحدة للصيانة.
2. التوصيل بالتيار الكهربائي والتوزيع: قم بتوصيل أنبوب الإدخال من إمداد البلدية أو الخزان بشفة الشفط الخاصة بالوحدة، وأنبوب المخرج بشبكة التوزيع. قم بتركيب صمامات العزل والموصلات المرنة على النحو الموصى به.
3. التوصيل الكهربائي: قم بتوصيل مصدر الطاقة الرئيسي بخزانة التحكم SPK. التحقق من الجهد، وتسلسل المرحلة، والتأريض. قم بتوصيل أي أسلاك تشغيل/إيقاف أو إنذار عن بعد.
4. التعبئة والتهوية: املأ النظام بأكمله بالماء، وقم بتنفيس جميع جيوب الهواء من المضخات وخطوط الأنابيب. تحقق من وجود تسربات.
5. إعداد المعلمة: باستخدام لوحة HMI، قم بتعيين ضغط التفريغ المطلوب وحدود التدفق وضغط النوم وتسلسل دوران المضخة. تكوين معلمات الحماية (التشغيل الجاف، الضغط الزائد، الجهد المنخفض).
6. اختبار التشغيل والضبط: قم بتشغيل النظام في الوضع اليدوي للتحقق من اتجاه الدوران. ثم قم بالتبديل إلى الوضع التلقائي ولاحظ الاستجابة لتغيرات الطلب. قم بضبط إعدادات PID للحصول على الأداء الأمثل.

سيناريوهات التطبيق

تعتبر وحدة المياه ذات الضغط غير السلبي ذات التدفق الثابت المتراكبة مثالية لما يلي:

• المباني السكنية والتجارية الشاهقة: الحفاظ على ضغط المياه المستقر في جميع الطوابق، حتى خلال ساعات الذروة.
• شبكات إمدادات المياه البلدية: زيادة الضغط في المناطق النائية أو مناطق المناطق دون التأثير على إمدادات المياه عند المنبع.
• مياه العمليات الصناعية: توفير التدفق والضغط المستمر لأبراج التبريد وأنظمة الغسيل وخطوط الإنتاج.
• مرافق المستشفيات والمختبرات: ضمان إمدادات المياه عالية الجودة دون انقطاع للتطبيقات الحيوية.
• الري والزراعة: توفير تدفق ثابت لأنظمة التنقيط أو الرش، مما يقلل من هدر المياه.
• تُستخدم غالبًا مع مضخة الطرد المركزي الكيميائية من النوع CPK لجرعات المواد الكيميائية أو مع مضخة تدوير الماء الساخن من النوع SPR للأنظمة الحرارية - يمكن لخزانة التحكم إدارة كل هذه المضخات معًا.

فوائد للعملاء

توفر وحدة المياه المتقدمة هذه مزايا كبيرة:

• إمدادات المياه دون انقطاع: حماية الضغط غير السلبي تمنع انهيار أنبوب الشفط، مما يضمن التوصيل المستمر.
• كفاءة الطاقة: يقلل التحكم في VFD من استهلاك الطاقة بنسبة تصل إلى 40%، مما يقلل من تكاليف التشغيل.
• مطرقة مائية منخفضة: يعمل التسارع/التباطؤ السلس واستقرار الضغط على إطالة عمر الأنبوب والصمام.
• تكاليف تركيب أقل: تعمل الوحدة المجمعة مسبقًا على تقليل وقت العمل والهندسة في الموقع.
• المراقبة عن بعد والصيانة التنبؤية: تتيح خزانة التحكم SPK إمكانية التحقق من الحالة عن بعد وإشعارات الإنذار عبر وحدات إنترنت الأشياء الاختيارية.

خيارات التخصيص

نحن نقدم تخصيصًا شاملاً ليتوافق مع متطلبات النظام المحددة لديك:

• اختيار المضخة: مضخات شفط نهائية، أو متعددة المراحل، أو غاطسة، بمواد (حديد زهر، ستانلس ستيل، دوبلكس) بما يتناسب مع نوعية المياه.
• عدد وحجم المضخات: ما يصل إلى 6 مضخات، بسعات مختلفة لتراكب التدفق الأمثل.
• خزانة التحكم: يمكن تكوين خزانة التحكم من سلسلة SPK الخاصة بنا باستخدام DOL، أو star-delta، أو soft-starter، أو VFD لكل مضخة.
• أوعية الضغط: خزانات الغشاء أو المثانة، مع بطانات اختيارية من الإيبوكسي أو الفولاذ المقاوم للصدأ.
• الأجهزة: أجهزة قياس التدفق الإضافية، وأجهزة قياس الضغط، وأجهزة استشعار جودة المياه (الأس الهيدروجيني، والعكارة، وما إلى ذلك).
• الاتصال: Modbus أو BACnet أو Profibus أو MQTT للتكامل مع BMS أو SCADA.
• الغلاف: IP55 أو IP65 للبيئات الخارجية أو القاسية، مع خيارات التدفئة أو التبريد.
• الملحقات: يمكننا توفير مضخة الزيت على شكل Y لأنظمة التشحيم، وأدوات أخذ العينات مع زجاجة زجاجية وزجاجة بلاستيكية لاختبار جودة المياه.

عملية الإنتاج وضمان الجودة

تم تصميم كل وحدة وتجميعها في منشأتنا المعتمدة وفقًا لمعايير ISO 9001:2015. يشمل ضمان الجودة لدينا ما يلي:

1. مراجعة التصميم: حسابات هيدروليكية وتحكم مخصصة لكل مشروع.
2. اختيار المكونات: يتم الحصول على جميع المضخات والمحركات وVFDs وأجهزة الاستشعار والأنابيب من الشركات المصنعة عالية المستوى.
3. فحص ما قبل التجميع: فحص الأبعاد واختبار الضغط للمكونات الفردية.
4. التجميع والأنابيب: يقوم الفنيون المهرة بتجميع الوحدة على إطار قاعدة فولاذي شديد التحمل، مع لحام جميع الأنابيب/الحواف واختبارها للتأكد من عدم وجود تسربات.
5. التكامل الكهربائي والتحكم: توصيل وبرمجة خزانة التحكم SPK، بما في ذلك شاشات PLC المنطقية وشاشات HMI.
6. اختبار قبول المصنع (FAT): يتم اختبار الوحدة الكاملة في ظل ظروف تشغيل محاكاة (التدفق والضغط واستجابة التحكم) للتحقق من الأداء والامتثال للمواصفات.
7. الفحص النهائي والتوثيق: يتم توفير تقارير اختبار مفصلة ورسومات مدمجة وأدلة المستخدم.

الأسئلة المتداولة (الأسئلة الشائعة)

شهادات ومراجعات العملاء

"لقد قمنا بتركيب وحدة تدفق ثابت متراكبة لبرجنا السكني المكون من 35 طابقًا. ويكون الضغط ثابتًا للغاية في جميع الطوابق، حتى أثناء ذروة الاستخدام في الصباح. ويبلغ توفير الطاقة حوالي 35% مقارنة بنظام التعزيز القديم الخاص بنا."
— هيئة تنمية الإسكان، الإمارات العربية المتحدة

"يتطلب نظام التبريد الصناعي الخاص بنا تدفقًا مستمرًا بغض النظر عن تغييرات العملية. وقد عملت هذه الوحدة بشكل لا تشوبه شائبة لمدة 18 شهرًا - بدون أي توقف عن العمل. وتمنحنا خزانة التحكم SPK الرؤية الكاملة والوصول عن بعد."
— حلول الطاقة والتبريد، الولايات المتحدة الأمريكية

"لقد قمنا بدمج وحدة المياه هذه مع مضخة كيميائية CPK لتعديل الرقم الهيدروجيني في محطة معالجة المياه لدينا. كان الدمج سلسًا، كما أن ميزة الضغط غير السلبي تمنحنا راحة البال عند السحب من إمدادات البلدية."
— خدمات معالجة المياه، أستراليا
